viliv N5のSSD換装作業

昨夜はリカバリー作業で時間を浪費してしまいましたが、1ステップずつの復元で作業が完了しました。
その後、オリジナルのSSD(16GB)の撤去とヒンジの本体側基部の修理と補強作業(黒い四角い穴の開いたパーツに瞬間接着剤を充填)をして昨夜の作業は終了しました。

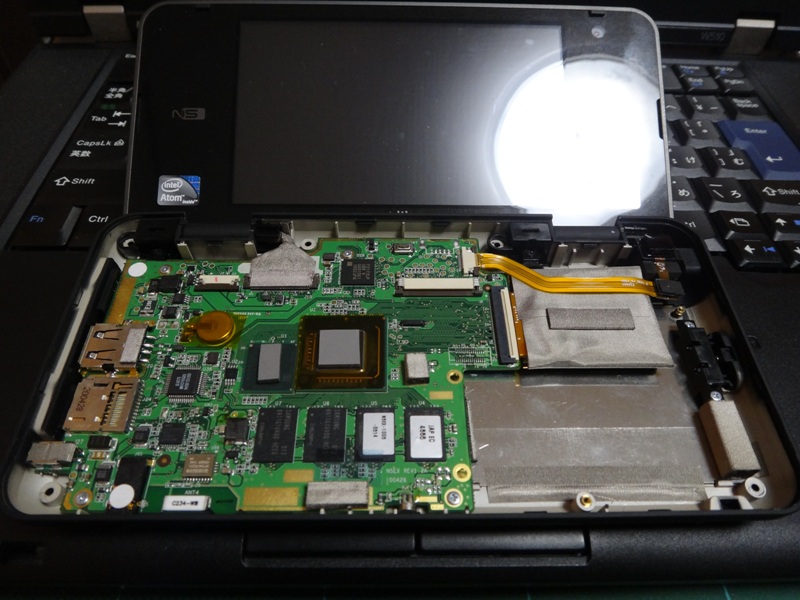

↑の画像はSSD取り外し前のオリジナルの状態です。右手前の空き地に3Gモデムが収まるみたいですが、手持ちのN5はローエンドモデルなのでコネクタも無く、ムダな空間になっています。
これだけ小さい機種で更に空いている空間があるというのは勿体ないですね・・・

さて今日はSSDを先日購入した物(Super Talent FEM64GF13M)に換装する作業に着手しました。
ところが換装してもSSDが全く認識されません。初期不良なのか相性が悪かったのかどうしたものかと悩んでいましたが、いい加減諦めかけた頃にどうもSSDのピンアサインと本体のZIFコネクタのピンアサインが食い違っているのでは?と思い始めまして、調べてみたらその通りでした。FEM64GF13Mのピンアサインが本来とは何故か逆向きのようです。
で、ZIFケーブルも向きが逆になる様な物があるらしいのですが、ダメモトでケーブルのSSD側接点部分を180度折り返してコネクタに差し込んで逆向きになる様にして、どうにか解決しました。

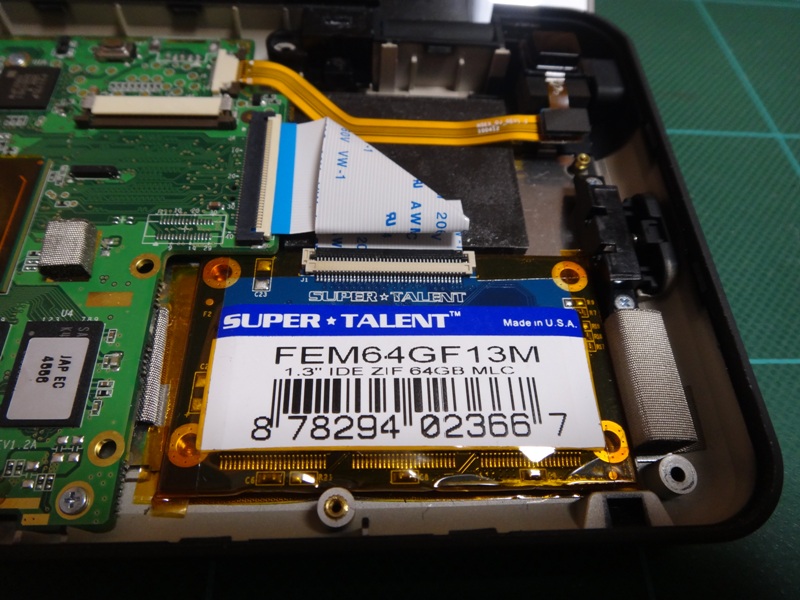

こんな感じで何とか収まりました。
SSD側ZIFコネクタのロックが外れやすくなってしまいますので、実際にはケーブルの折り返しに少し手直しをしてあります。
無事認識が出来る様になり本体の組み立てを済ませまして、只今Windows8のインストールに入っています。
やれやれですね・・・でも実はもうダメだ!!と判断して、既に別のSSDを注文してしまっています。(もうキャンセルできません・・・どうしたものやら・・・(^^;)
